公路涵洞通道波紋鋼板冷彎成型機組技術方案
(4mm-8mm單張成型）

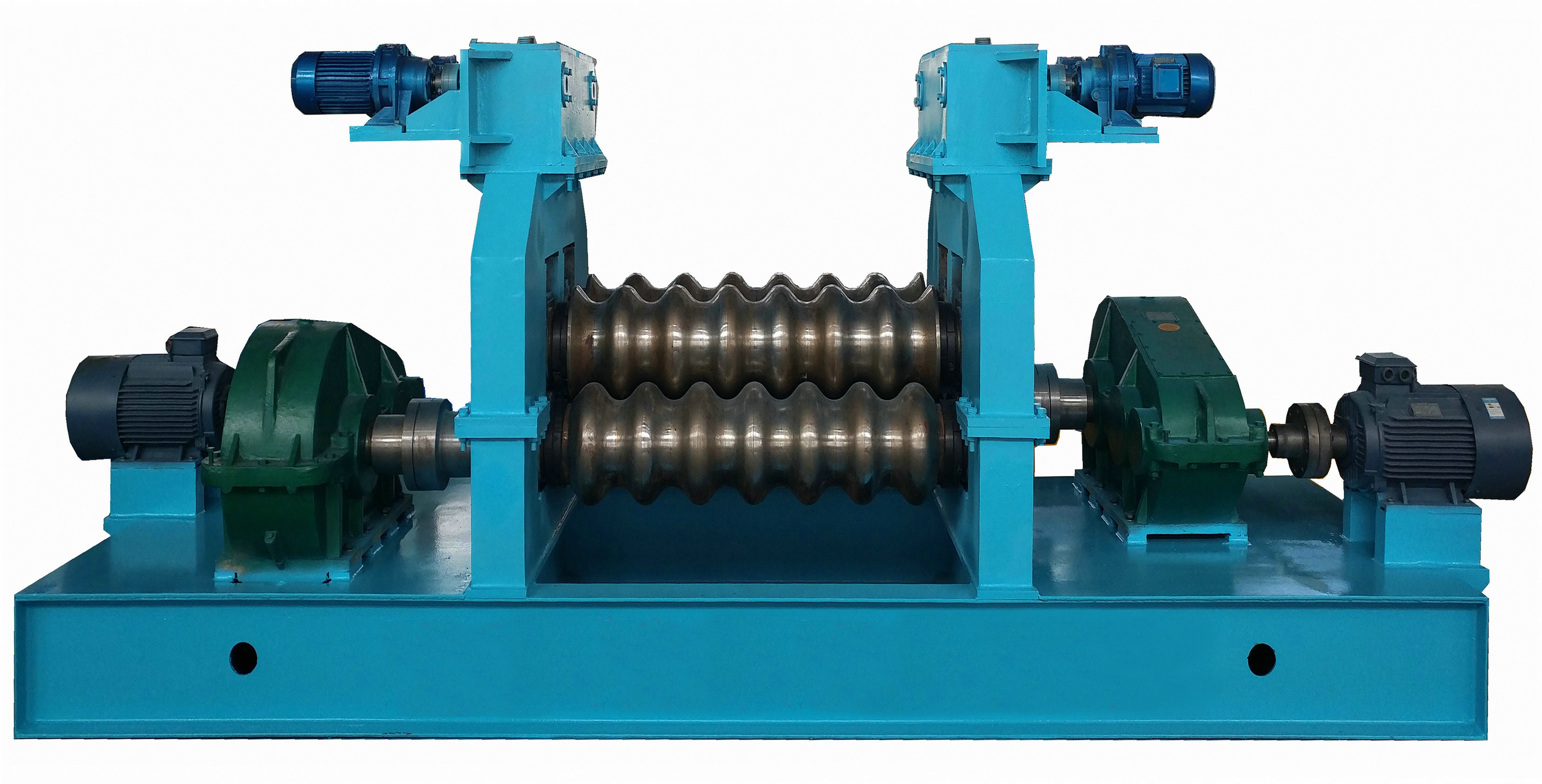

片式拼裝鋼波紋涵管波紋板彎弧機組
生產工藝說明
滾筒式進料平臺----四輥式波紋板彎弧機-----工件往復運動經多次下壓----成品收料---電器控制系統
備注：沖孔完成后的鋼波紋板
設備主要技術參數
1、 加工帶鋼寬度：1520mm
2、設備加工的板材厚度：3--9mm
3、低碳鋼，冷軋板、鍍鋅板等;
4、工件長度, 客戶自定
5、工件長度定尺精度：
寬度公差為±3.0 mm
所有孔距公差：參照?qǐng)D紙
型材的總長度公差：參照?qǐng)D紙
波距公差為±1mm;
最遠兩個波峰的公差為：±3.0mm
成型工件的波深精度：±3 mm
6、設備的生產速度：
每張板材加工的時間(3420mm)20秒每件
軋制產品范圍
1、 流水線成型機組一次性完成板材上料，
成型、沖孔、輸送、起弧等工藝。
2、 產品：波紋板
成型前板寬不大于1520mm
波距為200mm;波深為55mm;波谷半徑R53mm展開1520mm
成型后板寬1280mm
